تحلیل طیف طرح · ویرایش پنجم استاندارد ۲۸۰۰

چرا شتاب طیفی برای ساختمان ۵ و ۲۰ طبقه یکسان نیست؟ از Ss و S1 تا Sa(T)

خطر مشترک؛ مختصه طیفی متفاوت به‌علت دوره تناوب

دو ساختمان در یک ساختگاه، یک طیف طرح مشترک دارند؛ اما دوره تناوب متفاوت، محل خواندن پاسخ از طیف را تغییر می‌دهد.

تیم فنی سازه‌لوژی آخرین به‌روزرسانی: ۵ مرداد ۱۴۰۵ زمان مطالعه: حدود ۱۹ دقیقه
ساختمان ۵ طبقه و ۲۰ طبقه روی ساختگاه مشترک همراه با منحنی طیف پاسخ

فرض کنید یک ساختمان ۵ طبقه و یک ساختمان ۲۰ طبقه در یک ساختگاه، با مختصات و شرایط خاک یکسان ساخته شوند. آیا مختصه شتاب طیفی مورد استفاده در دوره تناوب این دو سازه نیز الزاماً برابر است؟

پاسخ کوتاه، خیر است؛ هر دو ساختمان یک طیف طرح مشترک دارند، اما دوره‌های متفاوت آن‌ها دو مختصه متفاوت از همان طیف را فعال می‌کند.

استاندارد ابتدا خطر لرزه‌ای ساختگاه را توصیف می‌کند، سپس اثر زمین را وارد محاسبه می‌کند و در نهایت از روی زمان تناوب سازه مشخص می‌کند هر ساختمان در کدام نقطه از طیف طرح قرار می‌گیرد. بنابراین ممکن است دو ساختمان، Ss، S1، نوع زمین و حتی یک طیف طرح مشترک داشته باشند، اما به‌دلیل تفاوت زمان تناوب، برای دوره آن‌ها دو مقدار متفاوت از طیف طرح تعیین شود.

نکته کلیدی همین‌جاست:

در این مقاله، مسیر کامل از Ss و S1 تا Sa(T) را مطابق ویرایش پنجم استاندارد ۲۸۰۰ طی می‌کنیم و با یک مثال کنترل‌شده برای بوشهر و تهران نشان می‌دهیم چرا برای دو دوره فرضیِ متناظر با ساختمان‌های ۵ و ۲۰ طبقه، دو مختصه متفاوت از یک طیف تعیین می‌شود.

مسئله از کجا شروع می‌شود؟ «شتاب زلزله شهر» تعبیر دقیقی نیست

در گفت‌وگوهای مهندسی گاهی شنیده می‌شود که «شتاب زلزله این شهر فلان مقدار است». این جمله برای بیان عمومی شاید قابل فهم باشد، اما برای تحلیل سازه بیش از حد ساده است. دست‌کم سه لایه متفاوت باید از یکدیگر جدا شوند:

  1. خطر لرزه‌ای ساختگاه روی سنگ بستر که در این مقاله با دو پارامتر Ss و S1 توصیف می‌شود؛
  2. اثر ساختگاه و نوع زمین که با ضرایب Fs و F1 وارد محاسبه می‌شود؛
  3. پاسخ طیفی سازه در دوره T که با Sa(T) بیان می‌شود.

این سه لایه یک چیز نیستند. Ss شتاب نهایی ساختمان نیست، SDS نیز در تمام دوره‌ها برابر Sa(T) نیست و تعداد طبقات هم مستقیماً در روابط فصل دوم وارد نمی‌شود. آنچه در پایان تعیین می‌کند سازه کجای طیف قرار بگیرد، زمان تناوب آن است.

زمان تناوب را می‌توان به‌صورت ساده، مدت یک چرخه نوسان طبیعی سازه در نظر گرفت. سازه سخت‌تر معمولاً سریع‌تر نوسان می‌کند و دوره کوتاه‌تری دارد؛ سازه نرم‌تر معمولاً دوره بلندتری دارد. بااین‌حال ارتفاع یا تعداد طبقات به‌تنهایی دوره را تعیین نمی‌کند. جرم، سختی، سیستم باربر جانبی، ابعاد اعضا، وضعیت ترک‌خوردگی و نحوه مدل‌سازی همگی بر T اثر می‌گذارند.

به همین دلیل، در ادامه عبارت‌های «ساختمان ۵ طبقه» و «ساختمان ۲۰ طبقه» فقط نام دو مدل آموزشی هستند:

  • ساختمان فرضی ۵ طبقه با T=0.50s؛
  • ساختمان فرضی ۲۰ طبقه با T=2.00s.

این دوره‌ها برای روشن‌کردن منطق طیف انتخاب شده‌اند و قرار نیست یک رابطه عمومی میان تعداد طبقات و زمان تناوب بسازند.

Ss و S1 چه چیزی را نشان می‌دهند؟

در ویرایش پنجم استاندارد ۲۸۰۰، حرکت زمین در محدوده مورد بحث این مقاله با دو شاخص طیفی روی سنگ بستر وارد محاسبه می‌شود:

  • Ss: شتاب طیفی زلزله بیشینه موردنظر، با میرایی ۵ درصد، روی سنگ بستر در T=0.2s؛
  • S1: شتاب طیفی زلزله بیشینه موردنظر، با میرایی ۵ درصد، روی سنگ بستر در T=1.0s.

برای فهم شهودی، نقش این دو پارامتر را می‌توان به دو لنگر برای ساختن شکل طیف تشبیه کرد. Ss بیشتر بر سطح طیف در ناحیه کوتاه‌دوره اثر می‌گذارد و S1 در شکل‌دادن بخش‌های مربوط به دوره‌های بلندتر نقش دارد. اما هیچ‌کدام به‌تنهایی «شتاب نهایی وارد بر ساختمان» نیستند.

مقادیر Ss و S1 به مختصات ساختگاه وابسته‌اند و از نقشه‌های مربوط تعیین می‌شوند. پس حتی پیش از آنکه نوع سازه را بشناسیم، مکان پروژه بر ورودی خطر اثر گذاشته است. در یک پروژه واقعی باید مختصات خود زمین وارد شود؛ استفاده از نام شهر، به‌ویژه نزدیک خطوط هم‌مقدار متراکم، می‌تواند دقت لازم برای تصمیم حرفه‌ای را نداشته باشد.

زمین چگونه وارد محاسبه می‌شود؟

حرکت ثبت‌شده یا تعریف‌شده روی سنگ بستر، بدون تغییر به سطح زمین منتقل نمی‌شود. لایه‌های خاک می‌توانند دامنه و شکل پاسخ را در محدوده‌های مختلف دوره تغییر دهند. ویرایش پنجم استاندارد ۲۸۰۰ این اثر را برای دو شاخص طیفی به‌صورت جداگانه وارد می‌کند:

SMS=FsSsS_{MS}=F_s S_s

SM1=F1S1S_{M1}=F_1 S_1

که در آن:

  • Fs ضریب اثر ساختگاه برای ناحیه کوتاه‌دوره است؛
  • F1 ضریب اثر ساختگاه برای پارامتر یک‌ثانیه‌ای است؛
  • SMS و SM1 پارامترهای طیفی اصلاح‌شده با اثر ساختگاه‌اند.

از نظر مهندسی، جداشدن Fs و F1 پیام مهمی دارد: اثر زمین لزوماً در تمام دوره‌ها با یک ضریب ثابت بیان نمی‌شود. بنابراین این روش که یک «ضریب خاک» واحد را در همه بخش‌های طیف ضرب کنیم، بازتاب روابط این بخش از استاندارد نیست.

مقادیر Fs و F1 از جدول‌های متناظر و بر اساس نوع زمین و سطح Ss یا S1 تعیین می‌شوند. اگر مقدار ورودی بین دو مقدار جدول قرار بگیرد، باید مطابق ضابطه جدول درون‌یابی شود. تعیین خود نوع زمین نیز موضوعی ژئوتکنیکی است و باید از اطلاعات ساختگاه و الزامات بند مربوط انجام شود؛ در این مقاله نوع زمین از قبل معلوم فرض شده است.

از SMS و SM1 تا پارامترهای طیف طرح

پس از واردکردن اثر ساختگاه، پارامترهای طیف طرح از روابط زیر به دست می‌آیند:

SDS=23SMSS_{DS}=\frac{2}{3}S_{MS}

SD1=23SM1S_{D1}=\frac{2}{3}S_{M1}

در این مرحله دو کمیت مهم داریم:

  • SDS که سطح سکوی طیف در محدوده مربوط را کنترل می‌کند؛
  • SD1 که در شکل‌دادن شاخه نزولی طیف و زمان‌های گوشه نقش دارد.

باز هم باید یک سوءبرداشت رایج را کنار بگذاریم: SDS برای همه سازه‌ها و همه دوره‌ها برابر Sa(T) نیست. فقط اگر دوره سازه روی سکوی ثابت طیف قرار بگیرد، Sa(T) با SDS برابر می‌شود. در شاخه‌های دیگر، رابطه متفاوت است.

طیف طرح چگونه ساخته می‌شود؟

برای تعیین محل شکست شاخه‌های طیف، سه زمان مهم به کار می‌رود:

T0=0.2SD1SDST_0=0.2\frac{S_{D1}}{S_{DS}}

Ts=SD1SDST_s=\frac{S_{D1}}{S_{DS}}

TL=6.0sT_L=6.0s

سپس شتاب طیفی طرح در دوره T به‌صورت قطعه‌ای تعیین می‌شود:

0T<T0:Sa(T)=SDS(0.4+0.6TT0)0\leq T<T_0: \qquad S_a(T)=S_{DS}\left(0.4+0.6\frac{T}{T_0}\right)

T0TTs:Sa(T)=SDST_0\leq T\leq T_s: \qquad S_a(T)=S_{DS}

Ts<TTL:Sa(T)=SD1TT_s<T\leq T_L: \qquad S_a(T)=\frac{S_{D1}}{T}

T>TL:Sa(T)=SD1TLT2T>T_L: \qquad S_a(T)=\frac{S_{D1}T_L}{T^2}

این چهار شاخه را می‌توان چنین خواند:

  1. در دوره‌های بسیار کوتاه، طیف تا T0 افزایش می‌یابد؛
  2. از T0 تا Ts، مقدار طیف روی سکوی ثابت SDS قرار دارد؛
  3. از Ts تا TL، شتاب طیفی متناسب با 1/T کاهش می‌یابد؛
  4. پس از TL، افت طیف با 1/T² ادامه پیدا می‌کند.

بنابراین دانستن Ss، S1 و نوع زمین هنوز پاسخ نهایی را نمی‌دهد. این اطلاعات یک طیف مشترک می‌سازند؛ سپس T تعیین می‌کند هر سازه از کدام شاخه و در چه ارتفاعی از این طیف مقدار بگیرد.

چه چیزهایی میان دو ساختمان مشترک است و چه چیزی تغییر می‌کند؟

اگر دو ساختمان دقیقاً در یک زمین قرار داشته باشند، زنجیره تا پیش از ورود دوره تناوب می‌تواند برای هر دو یکسان باشد:

کمیت ساختمان فرضی ۵ طبقه ساختمان فرضی ۲۰ طبقه نتیجه
مختصات پروژه یکسان یکسان Ss و S1 مشترک
نوع زمین یکسان یکسان Fs و F1 مشترک
SMS و SM1 یکسان یکسان اثر ساختگاه مشترک
SDS و SD1 یکسان یکسان طیف طرح مشترک
زمان تناوب T 0.50s 2.00s متفاوت
محل روی طیف تابع 0.50s تابع 2.00s متفاوت
Sa(T) از شاخه متناظر خوانده می‌شود از شاخه متناظر خوانده می‌شود الزاماً یکسان نیست

این جدول پاسخ فشرده مقاله است: دو ساختمان «دو زلزله متفاوت» ندارند؛ هر دو از یک توصیف خطر و یک طیف ساختگاه استفاده می‌کنند، اما به‌دلیل دوره‌های متفاوت، دو نقطه متفاوت از آن طیف را می‌خوانند.

مثال عددی: ساختمان ۵ و ۲۰ طبقه در بوشهر و تهران

برای آنکه اثر مکان پروژه با اثر دوره سازه مخلوط نشود، مثال را به‌صورت ماتریس دو شهر در دو دوره تنظیم می‌کنیم:

  • بوشهر و تهران به‌عنوان دو نقطه مرجع قراردادی و قابل بازتولید؛
  • زمین فرضی نوع III در هر چهار حالت؛
  • T=0.50s برای ساختمان فرضی ۵ طبقه؛
  • T=2.00s برای ساختمان فرضی ۲۰ طبقه.

نوع زمین III فقط فرض کنترل‌شده مثال است و به معنی نوع واقعی زمین در تمام بوشهر یا تهران نیست.

در تمام جدول‌ها و روابط این مثال، شتاب‌های طیفی به‌صورت نسبت به شتاب ثقل g گزارش شده‌اند. اعداد نهایی مقاله با سه رقم اعشار نمایش داده می‌شوند تا دقت گزارش از دقت واقعی قرائت نقشه بیشتر وانمود نشود؛ مقادیر چهاررقمی در پرونده فنی محاسبات نگهداری شده‌اند.

ورودی خطر و ضرایب ساختگاه

مختصات مرجع مثال عبارت‌اند از:

  • بوشهر: 28.9842°N, 50.8542°E؛
  • تهران: 35.7000°N, 51.4000°E.

بر اساس قرائت تأییدشده نقشه‌های پیوست ۱:

  • برای بوشهر، بازه قابل قرائت Ss=1.05–1.10g و S1=0.50–0.55g بود و کران بالای بازه، یعنی Ss=1.10g و S1=0.55g، وارد مثال شد؛
  • برای تهران، سقف‌های مقرر نقشه یعنی Ss=1.40g و S1=0.60g اعمال شد.

جدول کامل ورودی‌ها و نتایج میانی چنین است:

پارامتر بوشهر تهران منشأ
Ss 1.100g 1.400g نقشه‌های پیوست ۱
S1 0.550g 0.600g نقشه‌های پیوست ۱
نوع زمین III III فرض کنترل‌شده مثال
Fs 1.060 1.000 جدول ۲-۱
F1 2.100 2.100 جدول ۲-۲
SMS 1.166g 1.400g Fs×Ss
SM1 1.155g 1.260g F1×S1
SDS 0.777g 0.933g (2/3)SMS
SD1 0.770g 0.840g (2/3)SM1
T0 0.198s 0.180s 0.2SD1/SDS
Ts 0.991s 0.900s SD1/SDS
TL 6.000s 6.000s استاندارد ۲۸۰۰

برای بوشهر، Fs در Ss=1.10g با درون‌یابی میان مقادیر متناظر Ss=1.00g و Ss=1.25g به دست آمده است:

Fs(1.10)=1.10+1.101.001.251.00(1.001.10)=1.06F_s(1.10)=1.10+ \frac{1.10-1.00}{1.25-1.00}(1.00-1.10) =1.06

برای زمین نوع III، مقدار F1 در S1=0.50g و S1\geq0.60g برابر 2.10 است؛ در نتیجه برای هر دو ورودی 0.55g و 0.60g همان مقدار 2.10 به دست می‌آید.

بوشهر؛ دو دوره روی یک طیف

در بوشهر:

T0=0.198s,Ts=0.991sT_0=0.198s,\qquad T_s=0.991s

برای ساختمان فرضی ۵ طبقه:

T0<0.50s<TsT_0<0.50s<T_s

پس دوره روی سکوی ثابت قرار می‌گیرد:

Sa(0.50)=SDS=0.777gS_a(0.50)=S_{DS}=0.777g

برای ساختمان فرضی ۲۰ طبقه:

Ts<2.00s<TLT_s<2.00s<T_L

پس مقدار از شاخه 1/T محاسبه می‌شود:

Sa(2.00)=SD1T=0.7702.00=0.385gS_a(2.00)=\frac{S_{D1}}{T} =\frac{0.770}{2.00} =0.385g

در نتیجه، با وجود ثابت‌بودن شهر، مختصات، نوع زمین و طیف طرح، شتاب طیفی در 0.50s حدود 2.019 برابر مقدار آن در 2.00s است.

تهران؛ همان دو دوره روی طیفی دیگر

در تهران:

T0=0.180s,Ts=0.900sT_0=0.180s,\qquad T_s=0.900s

برای ساختمان فرضی ۵ طبقه:

T0<0.50s<TsT_0<0.50s<T_s

پس:

Sa(0.50)=SDS=0.933gS_a(0.50)=S_{DS}=0.933g

برای ساختمان فرضی ۲۰ طبقه:

Ts<2.00s<TLT_s<2.00s<T_L

پس:

Sa(2.00)=SD1T=0.8402.00=0.420gS_a(2.00)=\frac{S_{D1}}{T} =\frac{0.840}{2.00} =0.420g

در تهران نیز با ثابت‌بودن ورودی‌های ساختگاه، مقدار شتاب طیفی دو دوره یکسان نیست؛ Sa(0.50) حدود 2.222 برابر Sa(2.00) است.

جمع‌بندی چهار حالت

شهر برچسب آموزشی T شاخه فعال طیف Sa(T)
بوشهر ساختمان ۵ طبقه 0.50s سکوی ثابت، Sa=SDS 0.777g
بوشهر ساختمان ۲۰ طبقه 2.00s شاخه نزولی، Sa=SD1/T 0.385g
تهران ساختمان ۵ طبقه 0.50s سکوی ثابت، Sa=SDS 0.933g
تهران ساختمان ۲۰ طبقه 2.00s شاخه نزولی، Sa=SD1/T 0.420g

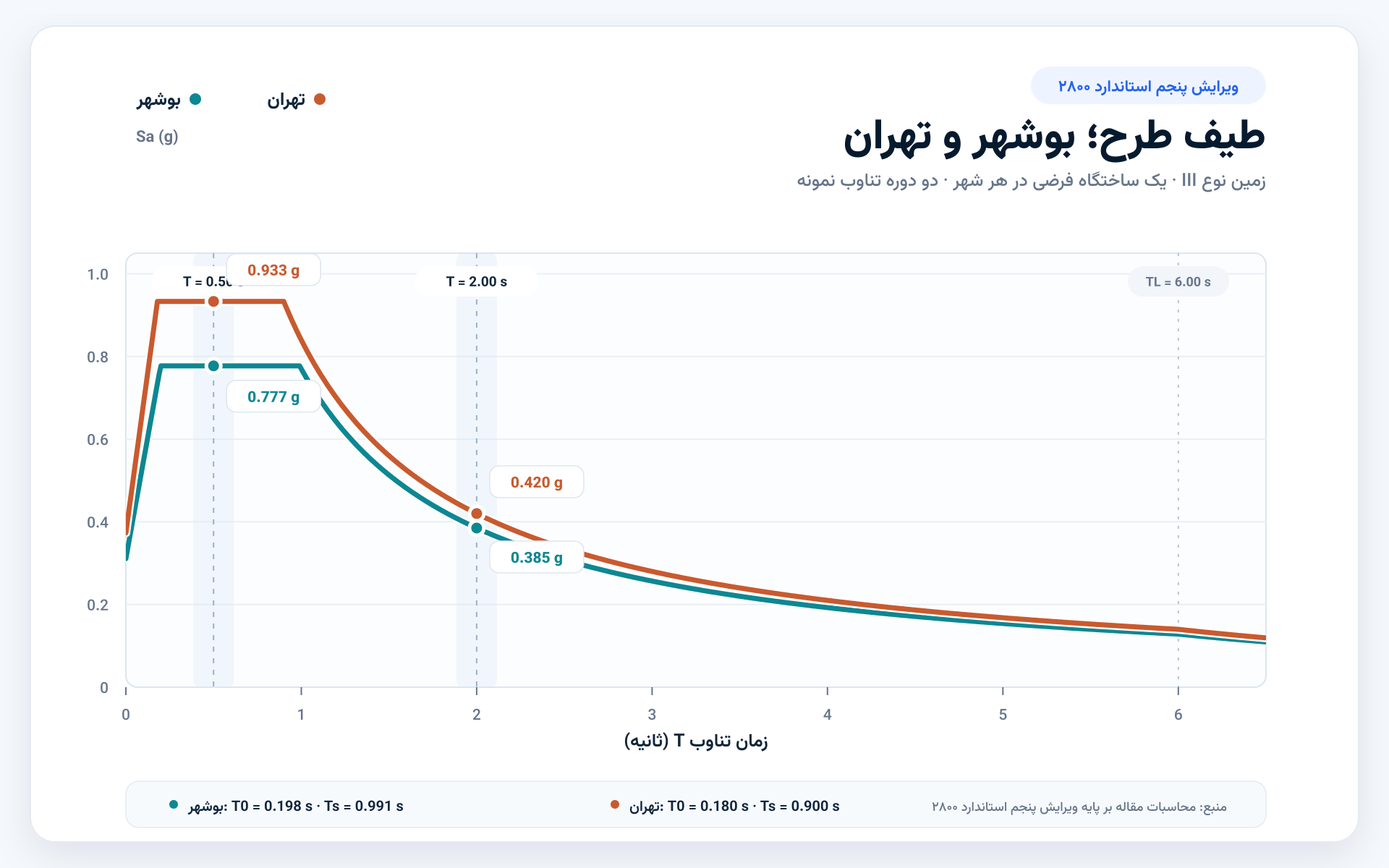

طیف طرح استاندارد بوشهر و تهران با نقاط گذار و دو دوره فرضی
شکل ۱ ـ طیف طرح بوشهر و تهران برای زمین فرضی نوع III؛ خطوط رنگی T0 و Ts هر شهر و دوره‌های 0.50s و 2.00s را نشان می‌دهند. داده‌ها محاسبه‌شده‌اند.

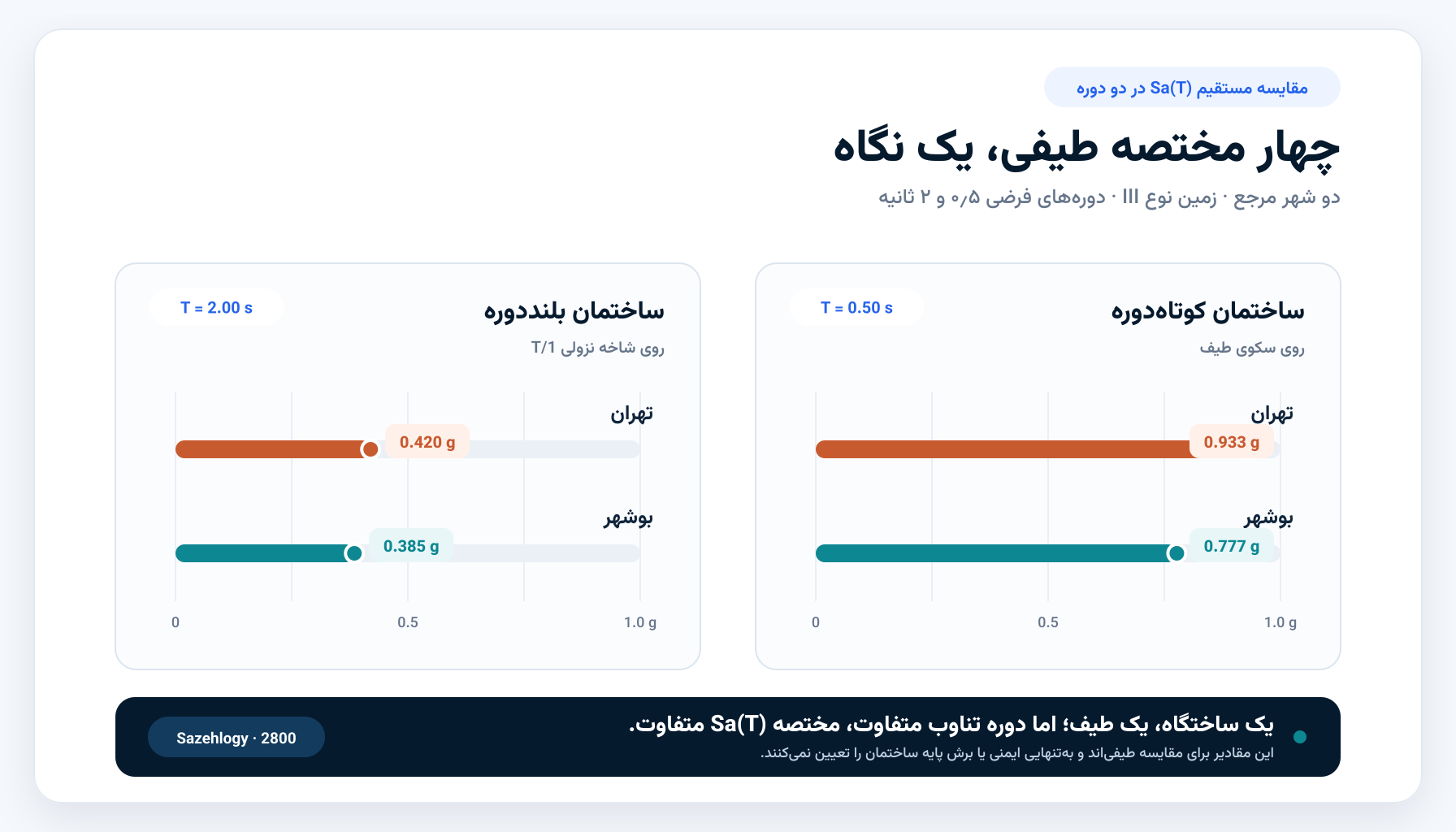

مقایسه چهار مقدار شتاب طیفی در بوشهر و تهران
شکل ۲ ـ مقایسه چهار مختصه طیف طرح در دو نقطه مرجع شهری و دو دوره فرضی؛ اعداد انتشار با سه رقم اعشار نمایش داده شده‌اند.

این مثال هم‌زمان دو نکته را نشان می‌دهد:

  1. اثر دوره در یک شهر: در هر دو شهر، تغییر T از 0.50s به 2.00s سازه را از سکوی ثابت به شاخه نزولی منتقل کرده و Sa(T) را تغییر داده است.
  2. اثر شهر در یک دوره: در T=0.50s مقدار تهران حدود 20.1% و در T=2.00s حدود 9.1% بیشتر از بوشهر است.

درصد اختلاف تهران و بوشهر در دو دوره ثابت نمانده است. علت این است که تفاوت Ss و S1 پس از عبور از ضرایب ساختگاه، SDS، SD1 و زمان‌های گوشه، بر بخش‌های مختلف طیف اثر یکسانی ندارد.

آیا Sa بیشتر یعنی ساختمان حتماً نیروی بیشتری می‌گیرد؟

خیر؛ دست‌کم نه با اتکا به Sa(T) به‌تنهایی.

مثال این مقاله فقط تا شتاب طیفی طرح در یک دوره مشخص پیش می‌رود. برای محاسبه نیروی طراحی یا ارزیابی ایمنی، عوامل دیگری مانند جرم لرزه‌ای، مشارکت مودها، روش تحلیل، ضریب اهمیت، شکل‌پذیری و کاهش نیرو، محدودیت‌های برش پایه، نامنظمی، دریفت و کنترل اعضا وارد می‌شوند.

بنابراین از اینکه Sa(0.50) در مثال بیشتر از Sa(2.00) است، نمی‌توان نتیجه گرفت:

  • برش پایه ساختمان ۵ طبقه دقیقاً به همین نسبت بیشتر است؛
  • ساختمان ۵ طبقه خطرناک‌تر یا ناایمن‌تر است؛
  • ساختمان ۲۰ طبقه نیروی کمتری در همه طبقات یا مودها دارد؛
  • عملکرد نهایی دو ساختمان فقط با این چهار عدد قابل مقایسه است.

عبارت دقیق این است:

همین دقت در بیان، مرز میان تفسیر طیف و نتیجه‌گیری طراحی را حفظ می‌کند.

آیا این منطق فقط در استاندارد ۲۸۰۰ وجود دارد؟

خیر. اصل فیزیکی وابستگی پاسخ طیفی به دوره تناوب، منحصر به استاندارد ایران نیست. اما مسیر ساخت طیف و تعریف پارامترها در استانداردهای مختلف یکسان نیست.

ASCE/SEI 7-22

در ASCE/SEI 7-22 نیز شتاب طیفی طرح به دوره وابسته است. تفاوت مهم این است که نسخه 7-22، علاوه بر طیف دو‌دوره‌ای، طیف طرح چنددوره‌ای (Multi-Period Design Response Spectrum) را نیز دربر می‌گیرد. طبق توضیح رسمی ASCE، هر دو طیف برای روش نیروی جانبی معادل قابل استفاده‌اند، اما برای سایر روش‌های تحلیل مندرج در این نسخه، طیف چنددوره‌ای مبنا قرار می‌گیرد.

پس می‌توان زنجیره دو‌لنگری ویرایش پنجم ۲۸۰۰ را از نظر آموزشی با منطق طیف دو‌دوره‌ای مقایسه کرد، اما درست نیست ASCE/SEI 7-22 را فقط یک روش دو‌نقطه‌ای بدانیم.

EN 1998-1-1:2024

ارائه رسمی JRC از نسل دوم Eurocode 8 نشان می‌دهد که ساخت طیف با دو شاخص طیفی و عوامل متمایز انجام می‌شود و طبقه‌بندی ساختگاه، سختی و عمق مؤثر لایه‌ها را ـ از جمله با H800 ـ در کنار هم می‌بیند. پیش‌نمایش رسمی استاندارد نیز وجود مسیر طیف الاستیک خاص ساختگاه را در پیوست C نشان می‌دهد. چون متن کامل بندهای فنی در پرونده این مقاله در دسترس نبوده، این مقایسه عمداً در سطح ساختاری باقی می‌ماند.

بااین‌حال، این شباهت‌ها فقط در سطح نقش فیزیکی و ساختار کلی قابل استفاده‌اند. نمادهای Ss، S1، ، و ضرایب ساختگاه سه نظام، هم‌ارز عددی مستقیم نیستند. تعریف خطر، داده‌های ملی، طبقه‌بندی زمین، حالات حدی و حوزه کاربرد آن‌ها متفاوت است.

مقایسه فشرده

محور ویرایش پنجم ۲۸۰۰ ASCE/SEI 7-22 EN 1998-1-1:2024
ایده مشترک پاسخ طیفی تابع T است پاسخ طیفی تابع T است پاسخ طیفی تابع T است
نمایش خطر دو شاخص اصلی Ss و S1 طیف چنددوره‌ای و مسیر دو‌دوره‌ای شاخص‌های طیفی و پارامترهای ملی
اثر ساختگاه Fs و F1 روش‌ها و ضرایب متناظر همان استاندارد عوامل طیفی و رده‌بندی ساختگاه همان استاندارد
شکل طیف روابط قطعه‌ای با T0، Ts و TL طیف چنددوره‌ای یا دو‌دوره‌ای برحسب کاربرد شاخه‌ها و زمان‌های گوشه در چارچوب نسل دوم
امکان جایگزینی عددی نمادها ـ با ۲۸۰۰ مجاز نیست با ۲۸۰۰ مجاز نیست

جمع‌بندی سازه‌لوژی این است که مقایسه استانداردها باید از «هم‌ارزی فیزیکی» آغاز شود، نه از شباهت نام متغیرها. اینکه دو پارامتر در دو استاندارد هر دو به دوره کوتاه مربوط‌اند، به‌معنی برابری تعریف، سطح خطر یا مقدار عددی آن‌ها نیست.

خطاهای رایج در خواندن طیف طرح

۱. استفاده از Ss یا S1 به‌عنوان شتاب نهایی سازه

این دو پارامتر ورودی خطر روی سنگ بستر و نقاط آغاز زنجیره‌اند. پیش از رسیدن به Sa(T) باید اثر ساختگاه، تبدیل به طیف طرح و محل دوره سازه روی طیف مشخص شود.

۲. برابرگرفتن SDS با Sa(T) در تمام دوره‌ها

این برابری فقط روی سکوی ثابت، یعنی در بازه T0≤T≤Ts برقرار است. در شاخه‌های دیگر، Sa(T) از روابط متفاوت به دست می‌آید.

۳. نسبت‌دادن مستقیم پاسخ به تعداد طبقات

تعداد طبقات در روابط این بخش از فصل دوم وارد نمی‌شود. دو ساختمان هم‌ارتفاع نیز ممکن است به‌دلیل سیستم سازه‌ای یا سختی متفاوت، دوره‌های متفاوتی داشته باشند. دوره باید از روش مجاز و مدل سازه تعیین شود.

۴. استفاده از یک ضریب ثابت برای اثر خاک

در زنجیره این مقاله، اثر ساختگاه با Fs و F1 برای دو ناحیه طیفی تفکیک شده و مقدار ضرایب نیز به نوع زمین و سطح شتاب متناظر وابسته است.

۵. نتیجه‌گیری درباره برش پایه یا ایمنی فقط از روی Sa(T)

Sa(T) یکی از ورودی‌های تحلیل و طراحی است، نه نتیجه نهایی طراحی. جرم، مودها، ضرایب کاهش، روش تحلیل و کنترل‌های بعدی باید وارد شوند.

۶. جایگزین‌کردن نمادهای استانداردهای مختلف

شباهت ظاهری نام‌ها مجوز تبدیل مستقیم Ss و S1 ایران به پارامترهای ASCE یا Eurocode نیست. ابتدا باید تعریف خطر، داده ورودی، ساختگاه و حوزه کاربرد تطبیق داده شود.

۷. استفاده از نام شهر به‌جای مختصات دقیق پروژه

در مثال آموزشی می‌توان یک نقطه مرجع شهری تعریف کرد؛ اما در پروژه واقعی باید مختصات زمین وارد شود. این موضوع در نواحی با تراکم زیاد خطوط هم‌مقدار اهمیت بیشتری دارد.

مسیر محاسبه باید قابل ردیابی باشد

یکی از نقاط آسیب‌پذیر محاسبات لرزه‌ای این است که مهندس فقط عدد نهایی را ببیند. اگر خروجی یک محاسبه‌گر تنها Sa(T) باشد، کنترل خطا دشوار می‌شود. مسیر حرفه‌ای باید حداقل این موارد را نشان دهد:

  1. مختصات مبنای استخراج؛
  2. منبع و نسخه نقشه؛
  3. مقادیر Ss و S1 و قاعده قرائت یا درون‌یابی؛
  4. نوع زمین و مبنای تعیین آن؛
  5. Fs و F1 و سلول‌های جدول مورد استفاده؛
  6. SMS، SM1، SDS و SD1؛
  7. T0، Ts و TL؛
  8. دوره T و شاخه فعال طیف؛
  9. رابطه نهایی و مقدار Sa(T)؛
  10. واحدها، گردکردن و هشدارهای کاربرد.

محاسبه‌گر زلزله سازه‌لوژی با همین منطق قابل ردیابی طراحی شده است: هدف فقط تولید یک عدد نیست، بلکه باید روشن باشد هر عدد از کدام ورودی، جدول و رابطه به دست آمده است. این ارتباط زمانی ارزشمند است که ابزار جای فهم مهندسی را نگیرد و امکان کنترل مسیر را بیشتر کند.

چک‌لیست مهندس پیش از استفاده از Sa(T)

چک‌لیست تعاملی

۰ از ۱۳ مورد تکمیل شده است.

جمع‌بندی سازه‌لوژی

پاسخ پرسش مقاله را می‌توان در یک جمله خلاصه کرد:

در مثال بوشهر، برای دوره T=0.50s روی سکوی طیف مقدار Sa=0.777g و برای دوره T=2.00s روی شاخه 1/T مقدار Sa=0.385g تعیین شد. در تهران همین دو مختصه به‌ترتیب 0.933g و 0.420g بودند.

این تفاوت از «تعداد طبقات» به‌عنوان یک متغیر مستقیم نیامده است. تفاوت واقعی از زمان تناوب و محل سازه روی طیف ناشی می‌شود. همچنین این چهار مقدار، فقط شتاب طیفی طرح‌اند و بدون ورود سایر مؤلفه‌های تحلیل و طراحی، درباره برش پایه یا ایمنی نهایی ساختمان‌ها حکم نمی‌دهند.

برای مهندس محاسب، نتیجه عملی روشن است: مسیر را از مختصات تا Sa(T) کامل ببینید. اگر فقط یکی از اعداد میانی مانند Ss یا SDS دیده شود، بخش مهمی از منطق خطر، ساختگاه و پاسخ دینامیکی سازه پنهان می‌ماند.

پرسش‌های متداول

آیا Ss همان شتاب زلزله ساختمان است؟

خیر. Ss شتاب طیفی زلزله بیشینه موردنظر، با میرایی ۵ درصد، روی سنگ بستر در T=0.2s است. پس از آن باید اثر ساختگاه و شکل طیف طرح اعمال شود و Sa(T) در دوره سازه تعیین شود.

تفاوت S1 و SD1 چیست؟

S1 پارامتر طیفی روی سنگ بستر در دوره یک ثانیه است. ابتدا با ضریب F1 به SM1 و سپس با ضریب 2/3 به SD1 تبدیل می‌شود. SD1 یکی از پارامترهای سازنده طیف طرح است.

آیا SDS همیشه برابر Sa(T) است؟

خیر. فقط اگر T در بازه سکوی ثابت، یعنی بین T0 و Ts باشد، Sa(T)=SDS است.

چرا Sa ساختمان ۲۰ طبقه در مثال کمتر شد؟

زیرا دوره فرضی 2.00s پس از Ts و روی شاخه نزولی SD1/T قرار گرفت. این نتیجه مربوط به شتاب طیفی است و به‌تنهایی به معنی کمترشدن قطعی برش پایه، تقاضای همه مودها یا خطر نهایی ساختمان نیست.

آیا همه ساختمان‌های ۵ طبقه دوره 0.50s دارند؟

خیر. این مقدار فقط فرض آموزشی مثال است. دوره واقعی به جرم، سختی، سیستم باربر جانبی، ابعاد اعضا، ترک‌خوردگی و مدل تحلیلی وابسته است و باید با روش مجاز تعیین شود.

آیا زمین نوع III واقعاً نوع زمین بوشهر و تهران است؟

در این مقاله خیر؛ نوع III یک فرض مشترک برای جداکردن اثر شهر و دوره است. نوع زمین هر پروژه باید از مطالعات ژئوتکنیک همان ساختگاه تعیین شود.

آیا می‌توان اعداد این مثال را برای هر پروژه‌ای در بوشهر یا تهران استفاده کرد؟

خیر. مختصات مثال، نقاط مرجع شهری هستند. در پروژه واقعی باید مختصات زمین، آخرین نقشه رسمی قابل استناد و اطلاعات ژئوتکنیکی همان پروژه استفاده شود.

تفاوت PGA با Sa(T) چیست؟

PGA بیشینه شتاب حرکت زمین است، درحالی‌که Sa(T) شتاب طیفی متناظر با پاسخ یک نوسانگر با دوره T است. این دو کمیت را نباید به‌جای یکدیگر به کار برد.

منابع

  1. استاندارد ۲۸۰۰ ایران، ویرایش پنجم (نسخه نهایی)؛ فصل دوم، بندهای ۲-۱ تا ۲-۵، جدول‌های ۲-۱ و ۲-۲، شکل ۲-۱ و پیوست ۱. هسته مقاله: صفحات چاپی ۷ تا ۱۱، متناظر با صفحات ۵۲ تا ۵۶ فایل PDF؛ نقشه‌های مثال: صفحات چاپی ۲۲۳، ۲۲۵، ۲۲۸ و ۲۳۰.
  2. ASCE/SEI 7-22, Minimum Design Loads and Associated Criteria for Buildings and Other Structures. صفحه رسمی استاندارد، اصلاحیه‌ها و Supplements: ASCE 7
  3. ASCE/SEI. “ASCE 7-22 Ground Motions: A Rational Approach for Structural Engineers,” 20 December 2024: توضیح رسمی درباره طیف چنددوره‌ای و دو‌دوره‌ای
  4. U.S. Geological Survey. Design Ground Motions
  5. U.S. Geological Survey. Earthquake Hazards 201 — Technical Q&A
  6. BS EN 1998-1-1:2024. Eurocode 8 — Design of structures for earthquake resistance — Part 1-1: General rules and seismic action. صفحه BSI
  7. European Commission, Joint Research Centre. Eurocode 8 — Design of structures for earthquake resistance
  8. European Commission, Joint Research Centre. Second-generation Eurocode 8 workshop presentation
